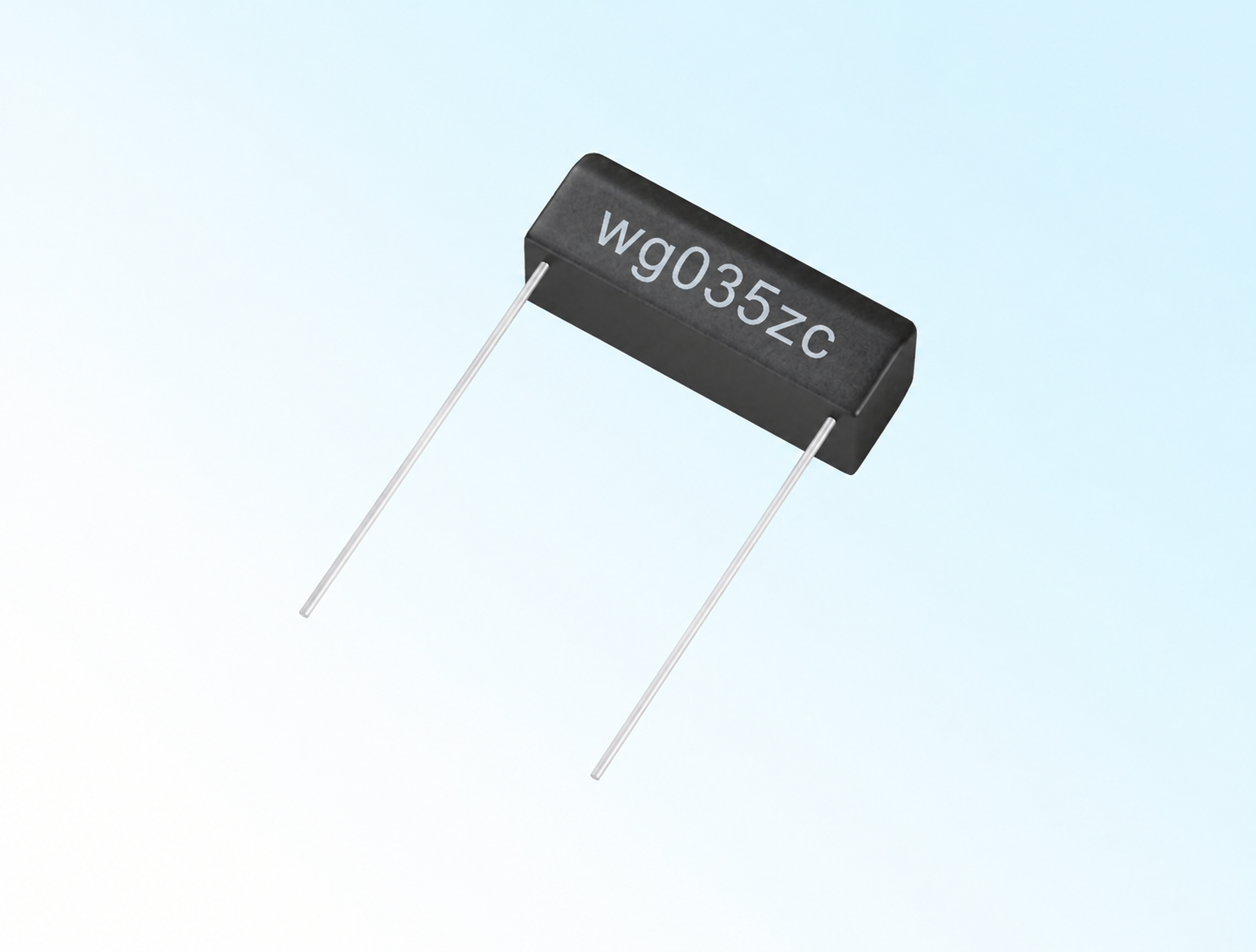

信号型01
wg035zc
塑料外壳环氧灌封
- 工作温度
- -40~125 °C
- 尺寸
- 12.8×4.5×4.5 mm
- 输出幅值
- ≥1.5 V
樟磁韦根 WG官网 — 韦根磁敏传感器
wg851zc
贴片封装
wg035zc
双引线封装
wg296zc
圆柱封装
01 / PRODUCT COLLECTION
韦根产品大全找到适合你的 WG。
信号型 / 功率型 / 高温型
本专题收录12款 WG 系列产品。
型号与参数来源于厂家公开资料。
显示 12 款型号
信号型02

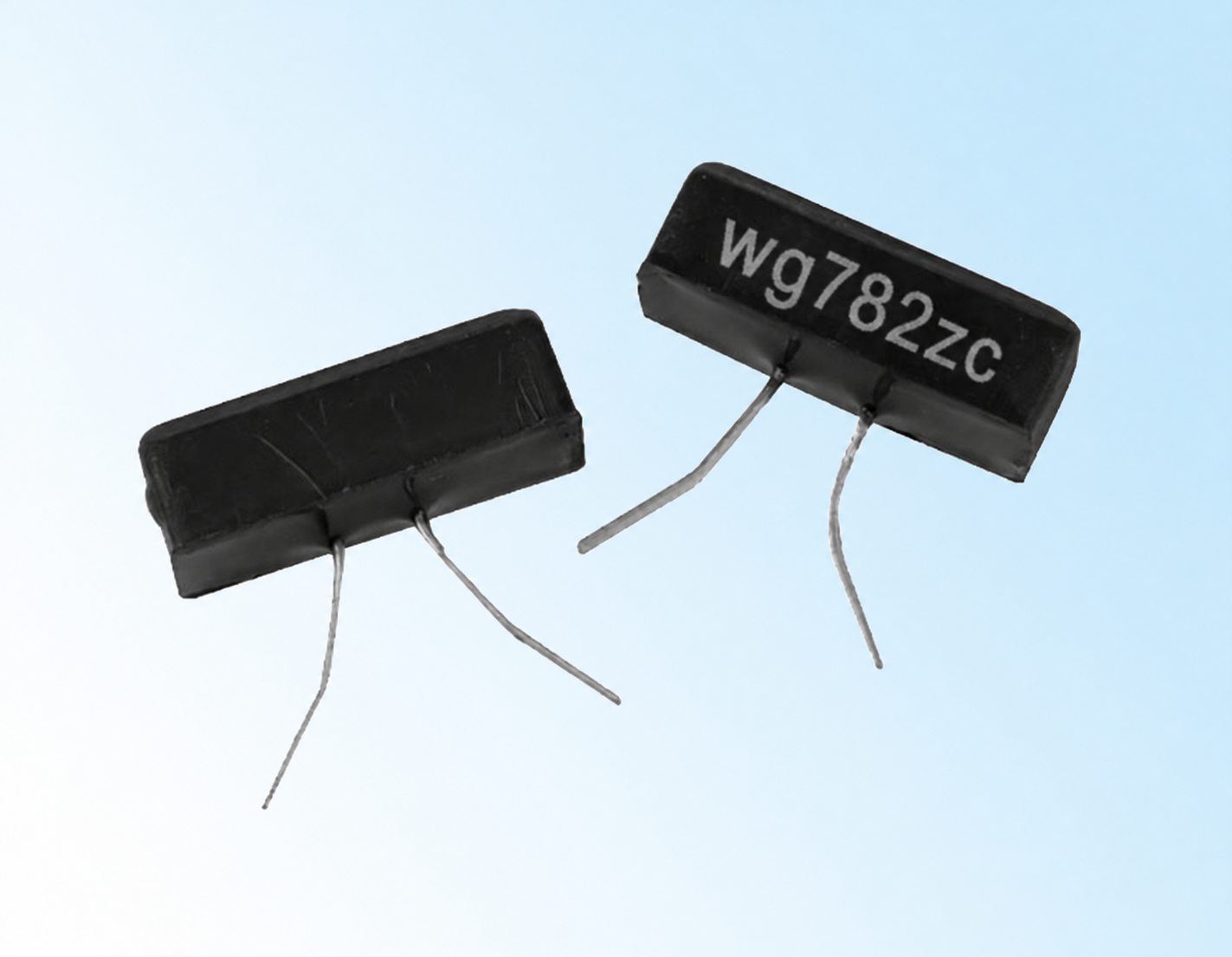

wg782zc
塑料外壳环氧灌封
- 工作温度
- -40~85 °C
- 尺寸
- 12.8×4.5×4.5 mm
- 输出幅值
- ≥1.5 V
信号型03

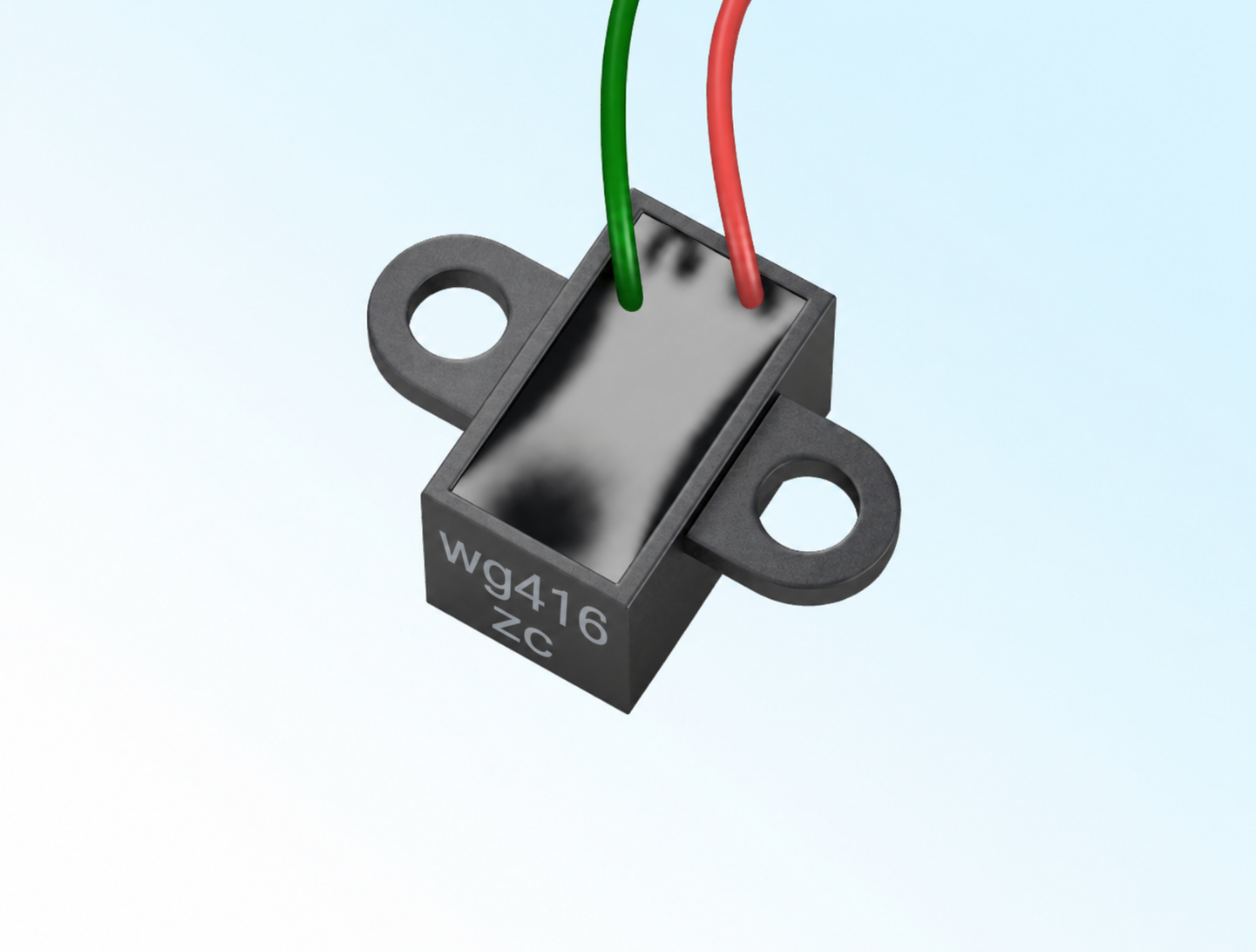

wg416zc
塑料外壳环氧灌封
- 工作温度
- -40~125 °C
- 尺寸
- 12×7.2×8 mm
- 输出幅值
- ≥1.5 V

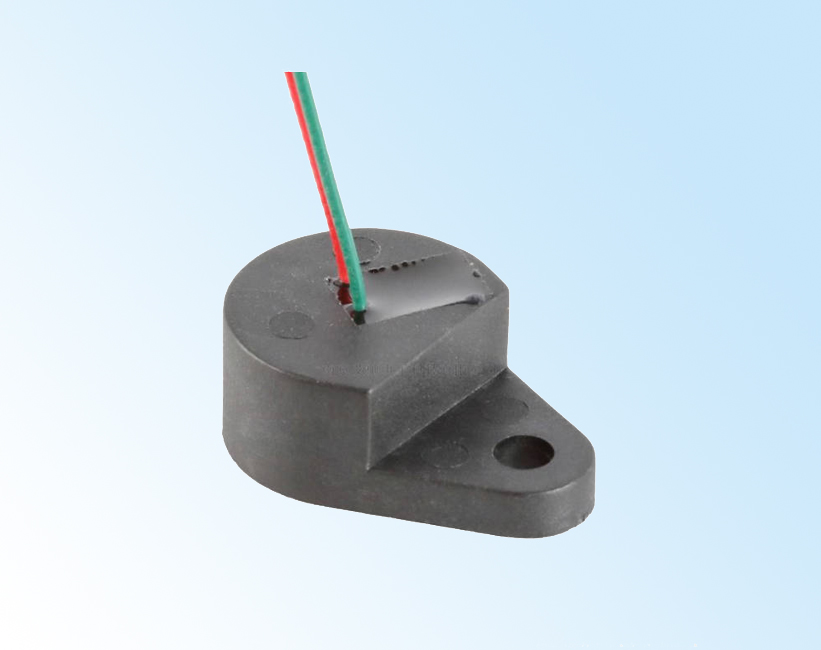

信号型04
wg259zc
塑料外壳环氧灌封
- 工作温度
- -40~85 °C
- 尺寸
- 详见说明书
- 输出幅值
- ≥1.5 V

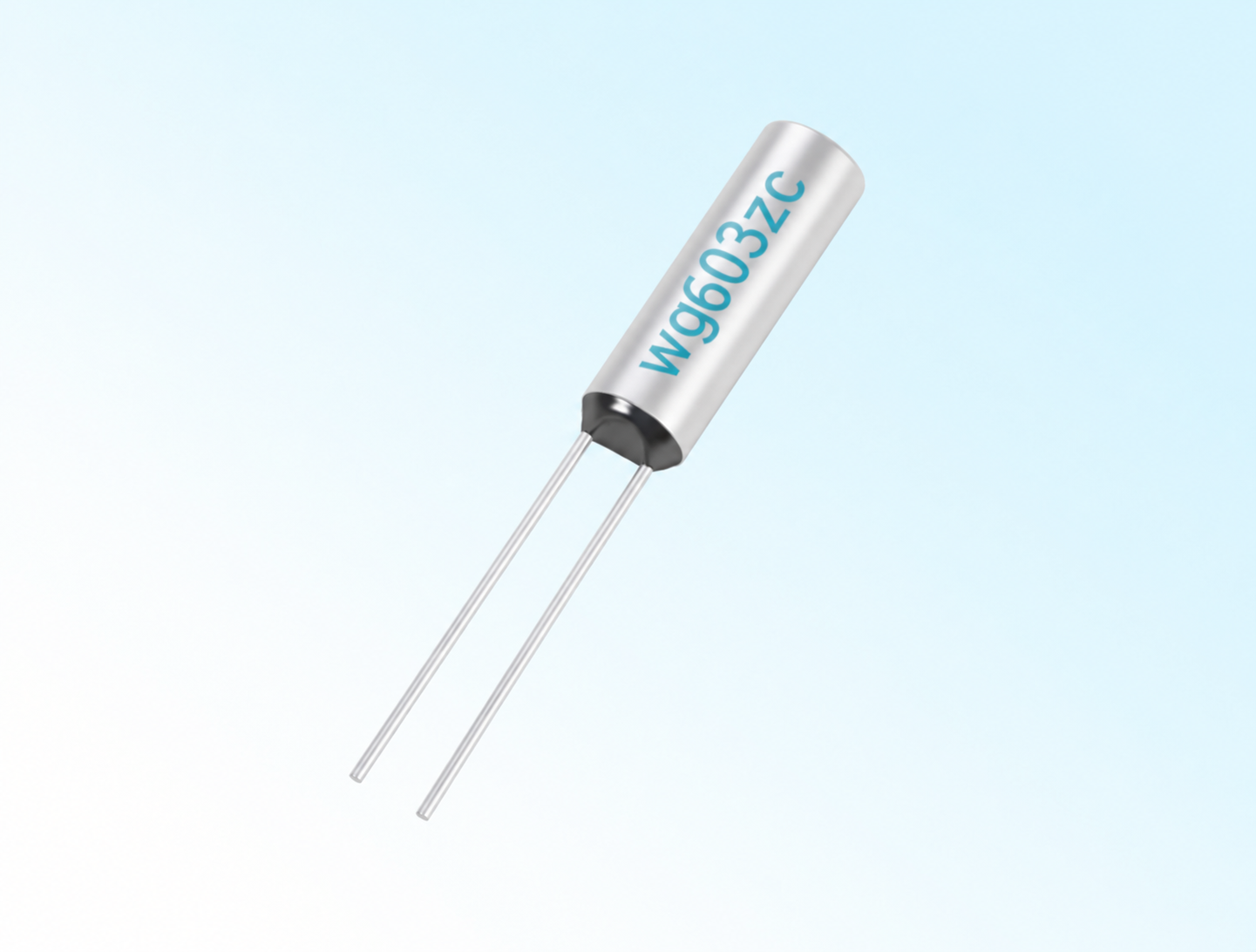

信号型05
wg603zc
铝外壳环氧灌封
- 工作温度
- -40~125 °C
- 尺寸
- φ4×11.5 mm
- 输出幅值
- ≥1.5 V
信号型06
wg147zc
热缩套管
- 工作温度
- -40~100 °C
- 尺寸
- φ3.3×22 mm
- 输出幅值
- ≥1.5 V
信号型07

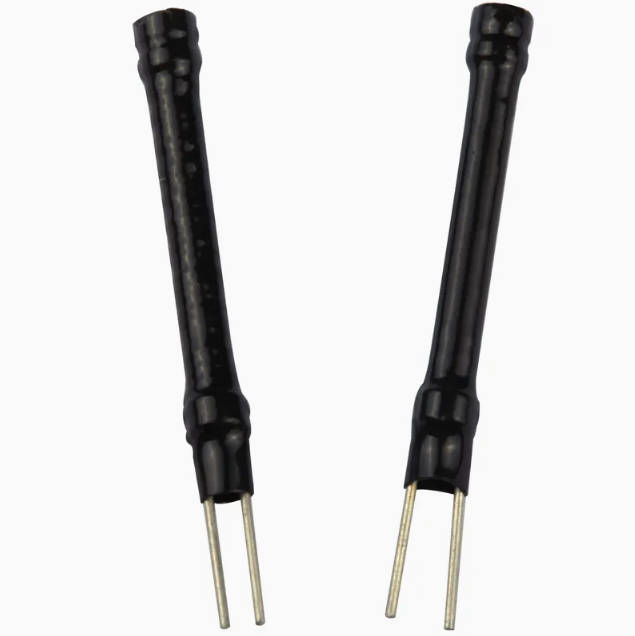

wg928zc
热缩套管
- 工作温度
- -40~100 °C
- 尺寸
- φ3.3×22 mm
- 输出幅值
- ≥1.5 V
功率型08

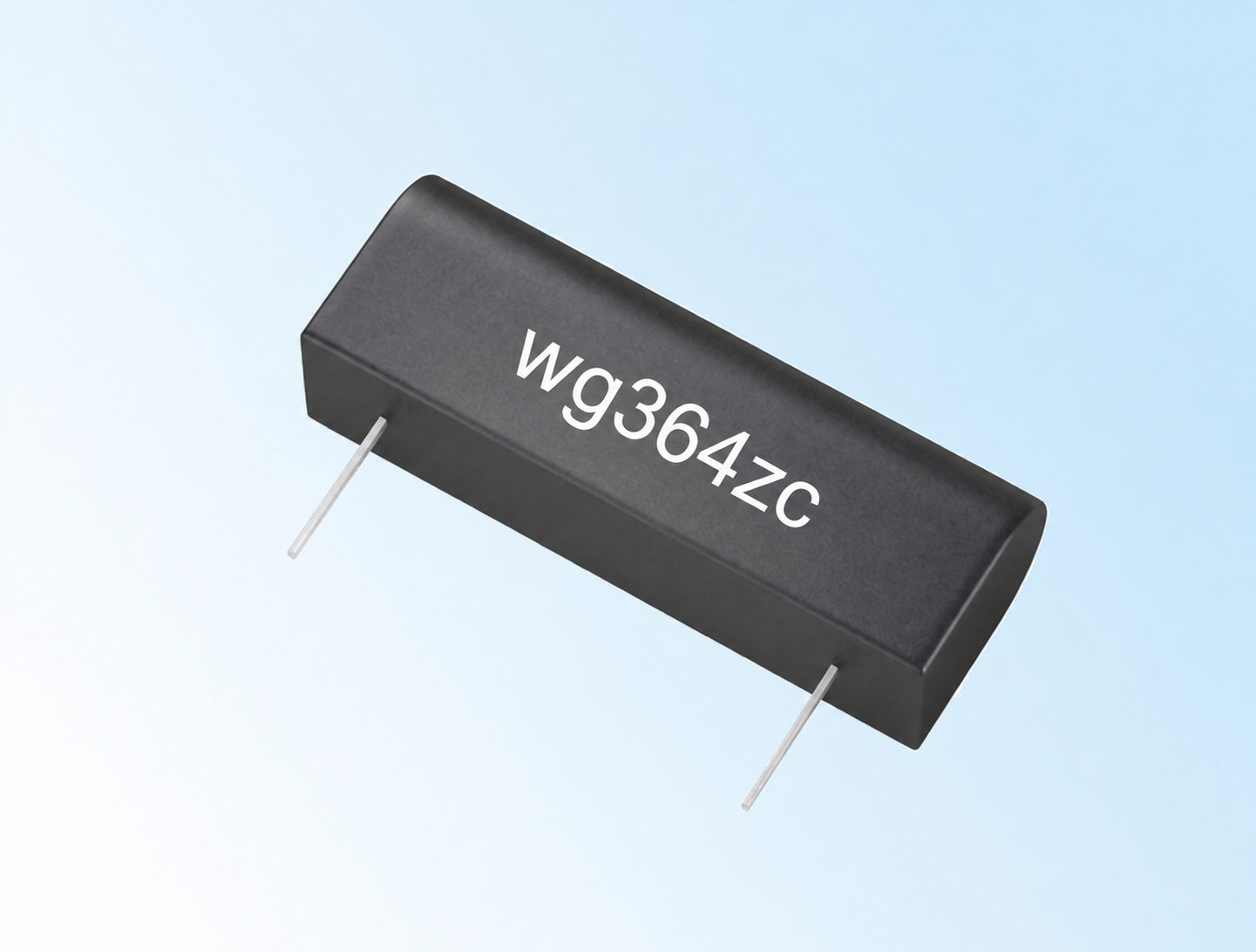

wg364zc
塑料外壳环氧灌封
- 工作温度
- -40~125 °C
- 尺寸
- 24×7×8.2 mm
- 输出幅值
- ≥5.0 V
功率型09

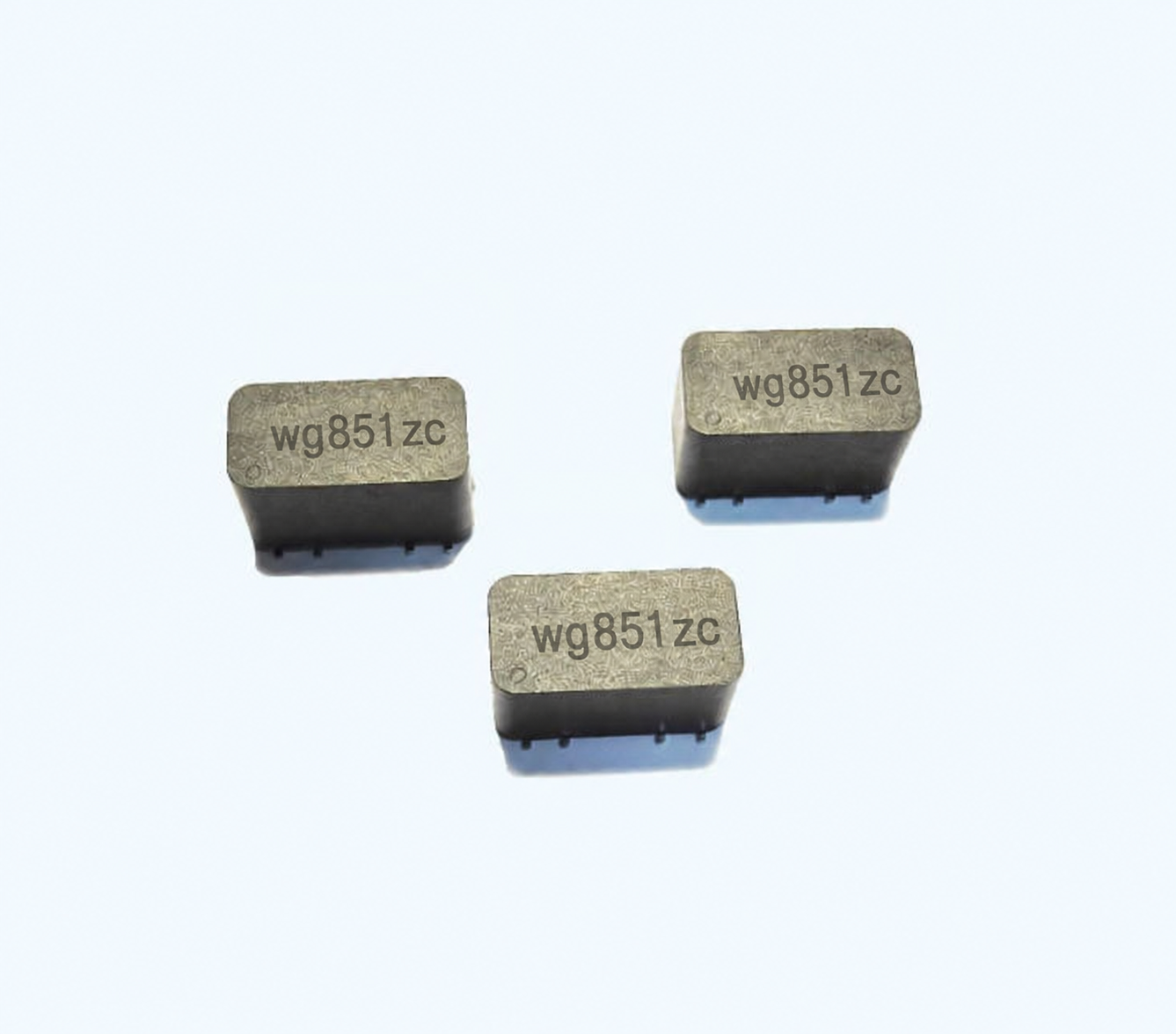

wg851zc
SMD
- 工作温度
- -40~125 °C
- 尺寸
- 16.6×8.9×7 mm
- 输出幅值
- ≥5.0 V

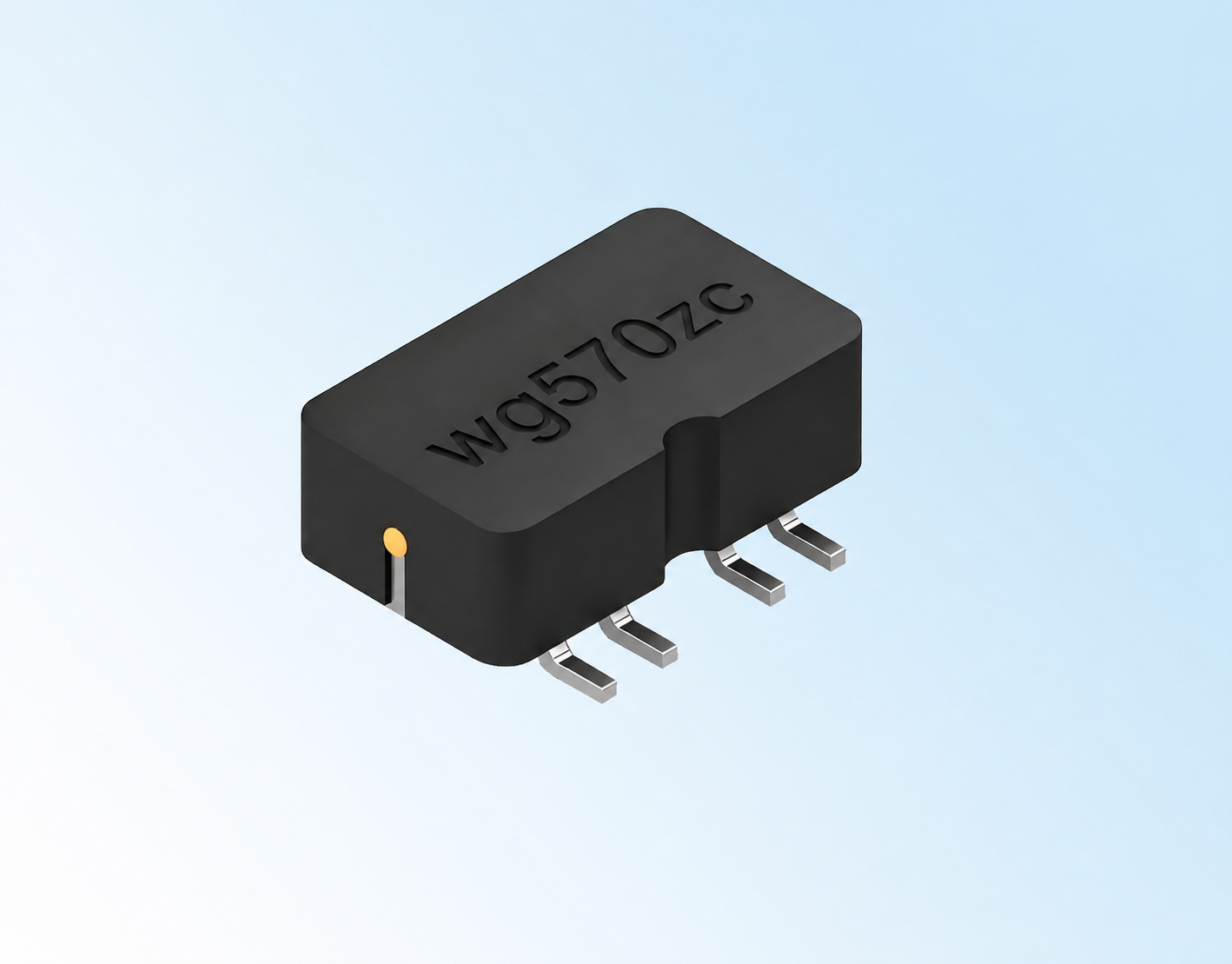

功率型10
wg570zc
SMD
- 工作温度
- -40~125 °C
- 尺寸
- 13.5×8×5.7 mm
- 输出幅值
- ≥5.5 V
高温型11

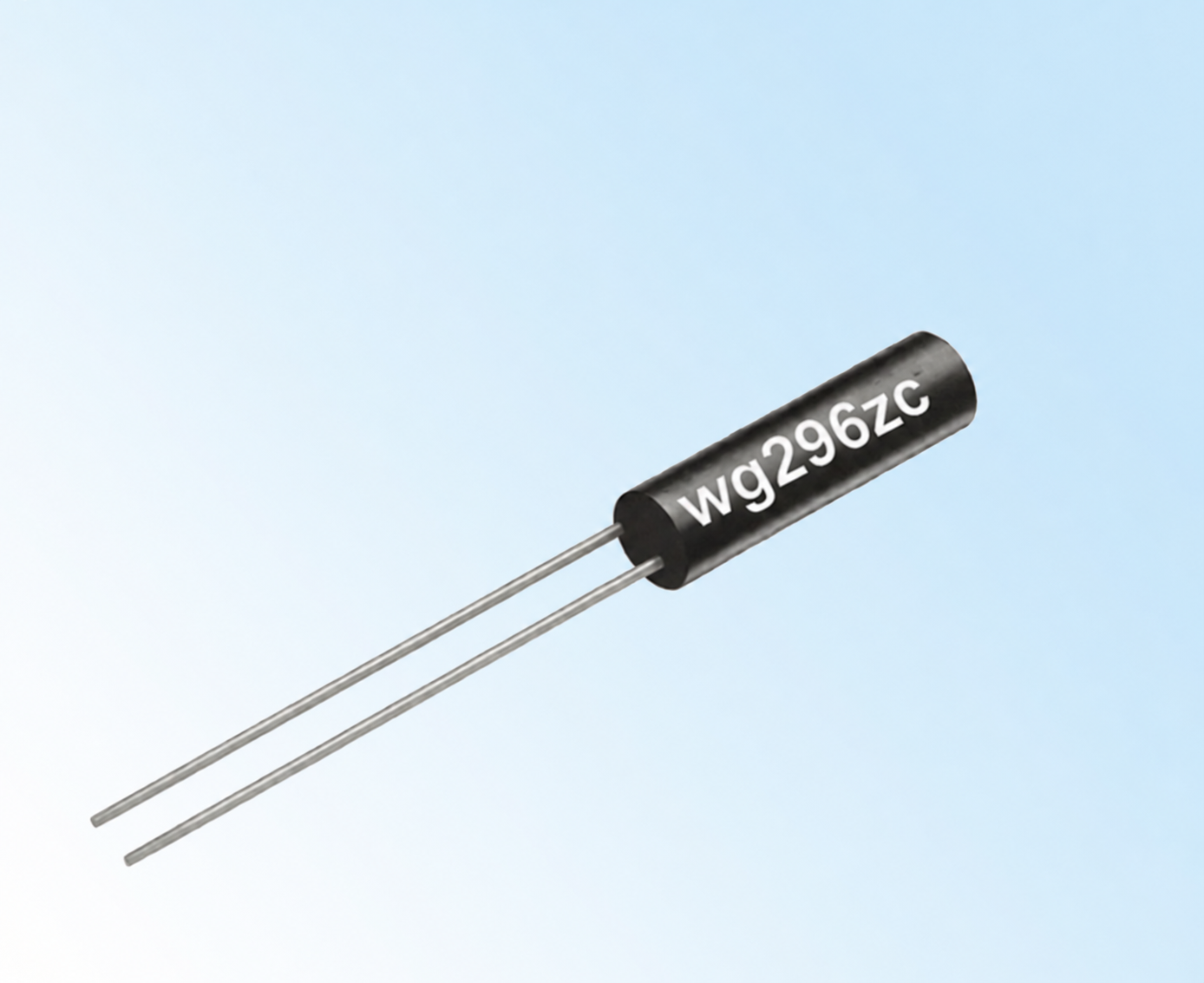

wg296zc
环氧灌封
- 工作温度
- -40~200 °C
- 尺寸
- Φ4×11.5 mm
- 输出幅值
- ≥1.5 V
高温型12

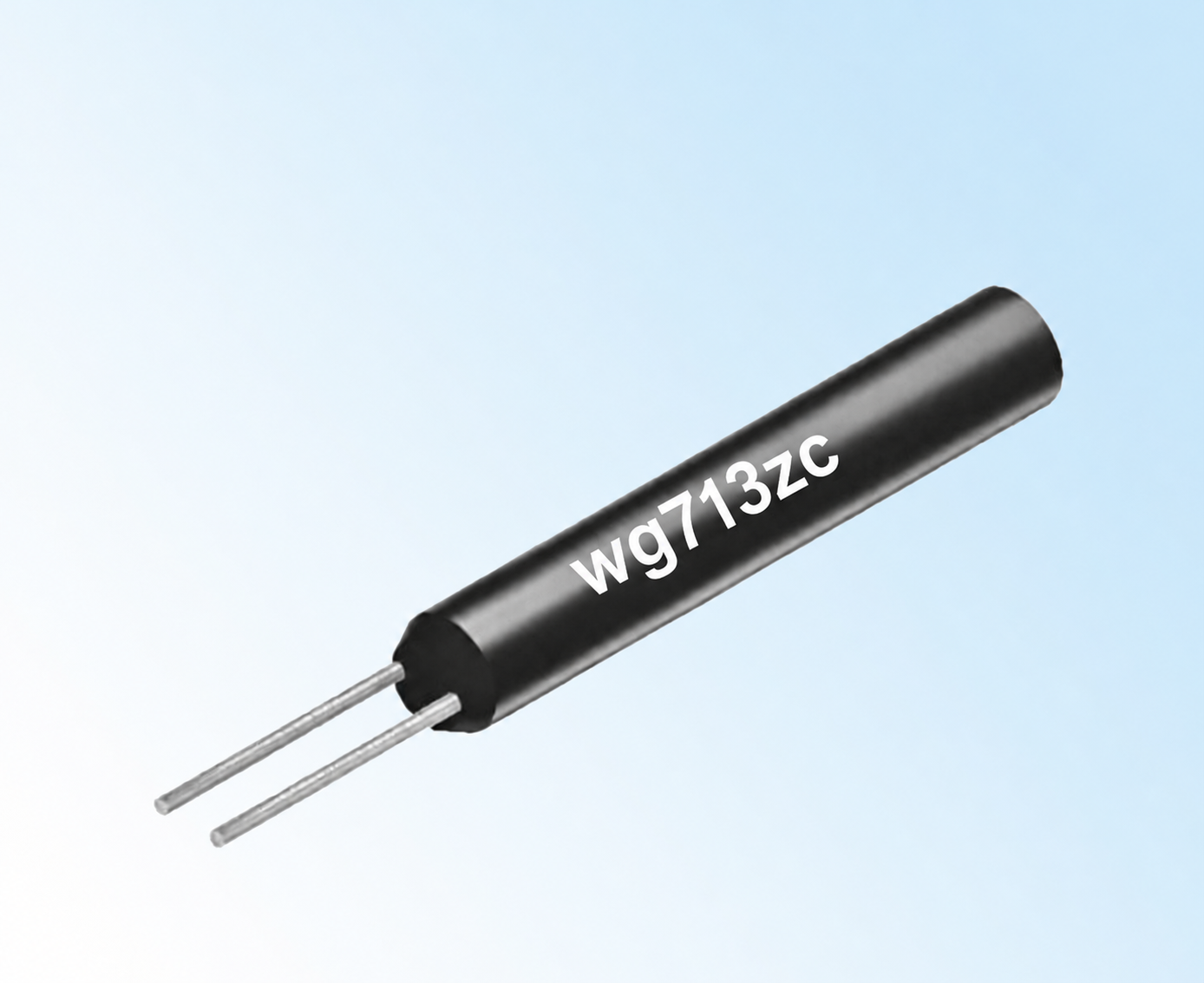

wg713zc
环氧灌封
- 工作温度
- -40~200 °C
- 尺寸
- Φ3.3×22 mm
- 输出幅值
- ≥1.5 V
没有找到对应型号，请尝试其他关键词。
型号采用樟磁目录编号，产品性质和原资料参数保持不变；产品图片为目录标识示意，实际外观及铭文以供货确认为准。资料核对：2026-10-18。输出与性能受激励磁场、负载及测试条件影响，选型以厂家最新规格书为准。产品图来自厂家公开页面。
02 / THE SCIENCE OF A PULSE
一次磁场翻转，
产生一个感知信号。
韦根效应，将磁场变化转化为电脉冲。
传感器本体无需外加电源。
N
感应线圈韦根合金丝 →
S
交变磁场 → 磁化翻转 → 感应电脉冲
工作原理示意，不代表具体型号结构尺寸让变化，成为信号。
特殊处理的合金丝具有不同的内外磁性。在适当交变磁场下，磁化方向突变，外围线圈由此感应出电脉冲。
这种机制可用于低速或近零速的计数检测。外围采集、处理与通信电路是否需要供电，应按系统设计判断。
选型先分清：韦根效应 ≠ WG26 / WG34
本页的 WG 是传感器型号前缀。WG26、WG34 通常指门禁读卡设备的 Wiegand 数据格式；本页器件产生磁感应脉冲，不应直接标注为支持 WG26 / WG34 通信。
阅读韦根协议、WG26 与 WG34 指南 →
WIEGAND TECHNICAL GUIDE
韦根技术，从原理到接口。
分清磁敏传感器与门禁数据格式，读懂 D0/D1、WG26 与 WG34。
03 / APPLICATION EXPLORATION
从磁场到应用，连接你的设计。
以下为技术应用方向示意。
具体型号适配需结合磁路及电路验证。
选型常见问题
“零功耗”是否意味着整个系统都不需要电源？
此处指韦根传感器本体无需外加电源即可在磁场激励下产生脉冲。后级处理和通信电路需要独立评估供电。
这些型号可以直接连接 WG26 / WG34 门禁接口吗？
不能仅凭“WG”名称判断兼容。传感器脉冲与门禁数据格式是不同概念，需要配套采集、编码及接口电路。
在哪里确认尺寸、温度和电气参数？
可通过本站型号详情查看已整理参数，具体以最新规格书和实际测试条件为准。
